1.中水系统分类
（1）建筑排水分流制杂排水或优质杂排水与粪便分开，以杂排水为中水水源，处理后的水可进入整个小区或建筑使用的完全系统，也可进入某一单一用途的不完全系统。
以杂排水为水源，必须配两套上水系统和两套下水系统，分别走自来水、中水，进行杂排水收集、其他排水收集:两套上水系统:一套输送优质饮用水或高要求的用水，另一套送回用水。管道复杂，增加了难度和投资，在缺水严重的地区水价较高是可行的。小区附近有城市二级污水处理厂时，污水经消化池处理后排入城市管网，不然处理达到相应的标准的中水就会被排放掉。
(2)建筑排水合流制中水水源为综合污水。
其中污染物浓度较高的中水处理设施投资和处理成本较大，故室内排水一般采用分流制，至室外后排水改为合流制中水回用管网可覆盖整个小区，也可用于景观河流的补水。如回用量较小时，只外理部分中水，多余部分污水达到相应的排放标准即可排放，也可经消化处理后排放到城市污水管网完善的污水系统。以生活污水为水源，还可省去一套污水收集系统和中水供水系统。
(3)采用外接水源的中水系统外接水源可选择城市污水处理厂的二级出水或小区的雨水及附近河道的河水，小区内建筑排水经处理后排放。
2.中水管网系统组成
中水管网系统由中水原水管网系统和中水供应管网系统组成。原水管网用于建筑排水、集流污废水并收集到中水处理站，即以中水处理站前的中水原水集流管网为中水原水管网系统，其布置、敷设、检查井设置、管网水力计算完全与建筑排水管网相同。中水供应管网系统即中水处理站后的小区内中水供应管道，用于小区建筑内中水设备及小区建筑外的中水用水，如绿化、洗车、水景等。小区内中水供应管道的布置和辐射、管材、闸阀的安装、建筑内供水方式完全同小区给水管网系统。
(1)中水水源收集系统指室内外的排水收集设施，即室内外杂排水、粪便污水排水管道，或室内分流排水管道至室外合流排水管道。全集流系统，将建筑物排放的污水全部收集，到达中水处理站处理。污水污染程度较高，水质差，先作污水处理后再深度处理可达到中水标准后回用。中水工程投资大、处理成本较高。
部分集流和部分回用，一般水源中不含粪便冲洗水，水源水质较好，处理相对简单，成本较低，工程造价低;但需双排水管网和双配水管网、适用于办公楼、宾馆综合性大楼等新建工程。全集流部分回用方式，建筑物内采用合流制排水，但需要部分水满足用水要求时才可选择这种方式。
有的地区需要设雨水集流系统作为中水的水源，主要收集和排除降落在屋面和地面的雨水。屋面上的雨水通过檐沟排水系统、天沟排水系统和内排水系统进入小区排水集流系统，地面上的雨水经雨水口、雨水井、雨水管进行集流与排放。
(2)处理设备中水处理设施按工艺流程分为预处理阶段、主要处理阶段及深度处理阶段，每阶段都有所不同。根据工艺流程的不同，主要设备有消毒药剂的发生装置、深度处理的混凝沉淀、膜过滤、活性炭等装置。建筑污水回用的设备包括搅拌、加药等装置，生化所需的曝气设备、生物转盘，消毒的发生装置，深度处理需要的过滤或活性炭等。目前生产中逐渐把各种工艺通过定型设计转化成一体化装置，水量小的多用钢结构，防腐措施。设在地下室时，应注意防潮、通风、排水等。处理工艺前、后有调节池和清水池。
(3)送水设备城市污水回用与自来水供水设备大致相同，包括水泵、配水管、阀门。筑污水的送水设备分为送水泵、气压柜等加压设备、室外配水管、室内配管及卫生器具、水池的送水设备及循环设备等。中水的室内、外配水管与给水管有区别，应使用耐腐蚀钢管。中水管道必须有安全防护措施，不得采用非镀锌钢管，中水供水系统应根据使用要求安装计量装置，中水贮水池设置的溢流管、泄水管均应采用间接排水方式排出，溢流管应设隔网;中水管道不宜安装于墙体和楼面内，中水管道上不得装取水龙头，便器冲洗宜采用密闭型设备和器具，绿化、洗车、浇洒宜采用壁式或地下式的给水栓。应严格按照《建筑中水设计规范》(CESS30-91)的规定执行。
①引水管用中水干管，与小区各建筑的输配水支管连接。采用聚乙烯管50A。
②室外配水管连接各建筑单元的中水进户管。耐腐蚀钢管65~125A，管内壁一般涂环氧树脂(中水池至其他各处)。
③室内配水管在进水支管中接出，进入各建筑物内。耐腐蚀钢管20~60A，管内壁一般涂环氧树脂。
④水池循环设备用管用耐腐蚀钢管200A，管内壁一般涂环氧树脂。
室内配管一般开始于住宅的最低层地板下面，各层的厕所内外露，设备器械有卫生设施、水表、阀门等，阀门一般均设置在干管、支管、进户管的始端，并放在阀门井内。
当建筑污水量不足时，由上水补给，其管径按中水最大时供水量确定，自来水出水口与中水池之间应有不小于25倍管径的空气隔绝。可以使用手动阀或电磁阀进行自来水补水，并要注意配置非常电源，防止停电时断水。
⑤小区中水管网的布置根据建筑地形、各用户对水量水压的要求可布置为枝状和环状，建筑小区面积较小、用水量不大时采用枝状网，否则采用环状网。
根据使用目的、用水区域的不同而铺设。在有些情况下考虑区域性中水系统，回用也只作为景观用水。中水水源来自小区外部，如污水厂、相对洁净的工业废水、相对洁净的市政排水，住宅内管道维持原状，来水送中水处理站，经过进一步处理后达到绿化、喷洒道路、洗车等中水相应的标准。其设计简单，包括场所的确定、水源的选择、管路的配置、工艺的问题。其投资较低，但限制了中水的使用范围，降低了效益。
二、回用水管网布置

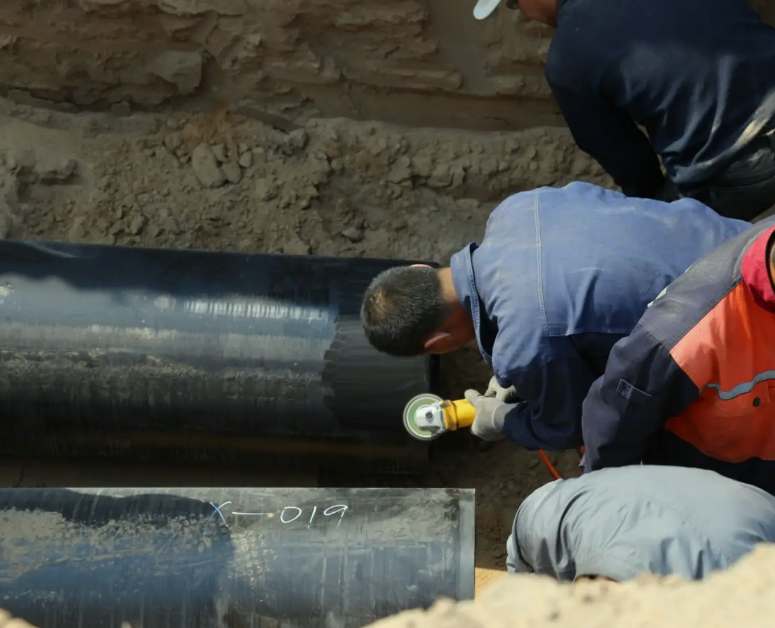

采用埋地铺设。应与道路中心线或主要构筑物平行铺设，尽可能减少与其他管道的交叉，埋设深度应根据土壤的冰冻深度、荷载、管材等决定，一般在冰冻线以下200mm，管顶的覆土深度不小于0.7m，避免穿越垃圾堆、毒物污染区，在干管、各支管的起始端均安装阀门。金属管道一般无基础，但通过垃圾回填、沼泽地及不平整的岩石等地段时应做垫层或基础。
3.建筑污水系统
建筑物中水回用系统的室内给排水管线有两种布置方式:一种是单独循环方式的室内给排水管线;另一种是区域或地区循环方式的室内给排水管线，其室内供水方式大都采用高位水箱的重力供水方式。
三、中水的加压设备
常用的加压设备有恒速泵加压、变频调速泵加压、气压给水设备加压及水泵水箱加压四种。
1.恒速泵加压
用泵抽取中水池的水送人中水管网。适用于小区的定时供水，不适用于建筑冲厕用水。
1.变频调速泵加压
通过电源频率的变化来控制水泵电机的转速，水泵可在高效率区运行，并且一般可以实现自动化。常见水泵出口压力恒定控制的微机供水装置由控制器、变频器、压力输送器和水泵组组成。根据中水用户对水压的要求，在控制器中设一出口压力值，此值随压力变化而变化，再传输给控制器，由变频器调节频率而改变转速使供水量和用水量达到平衡，维持出口处的压力恒定。
3.气压给水设备加压
利用气压水罐内的高低压力控制所连接的水泵自动停止和运行。其工作过程为:罐内空气的起始压力高于管网所需的设计压力，水在压缩空气的作用下被送人管网。随着水量的减少，水位下降，罐内的空气体积增大，压力逐渐减少。压力下降到设计的最小工作压力时，水泵在压力继电器作用下启动，水被压入罐内，同时送人管网;压力上升达到设计最大压力时，水泵又停止工作，如此往复。一般空气与水直接接触，经过一段时间后空气由于溶解逐渐减少，调节水容积逐渐减少，水泵启动频繁，需定期补充空气，采用空气压缩机(简称“空压机”)补气及水泵压水管积存的空气补气。
4.水泵水箱加压
一般用液位控制器进行控制，利用水箱的高低水位继电器控制水泵的启动与停止。小区中水管网设有高位水箱(水塔)，当水箱内无水或水位低时，水泵开始运行直到水位达到最高水位后停止运行，此时由水箱供水，降至低水位时再重新启动水泵，如此往复。
