球阀结构组成图解(球阀分类及结构介绍)
标签:     添加时间:2022-11-25 浏览次数:6915

  球阀结构组成图解(球阀分类及结构介绍)



  球阀是旋塞阀的改进演变,它们属同一类型,球阀的关闭件是球体而不是旋塞,球体绕阀体中心线作90°旋转,可启闭阀门。球阀主要起切断、分配和改变介质流动方向的作用,设计成V形开口的球阀还可作流量调节用。

  球阀具备旋塞阀的优点,同时克服了旋塞阀的缺点,球阀的优点如启闭力矩小,密封性能好等。

  (1)球阀的分类

  球阀分类方法很多,下面介绍几种。

  1)按球体结构形式分类

  --浮动球式

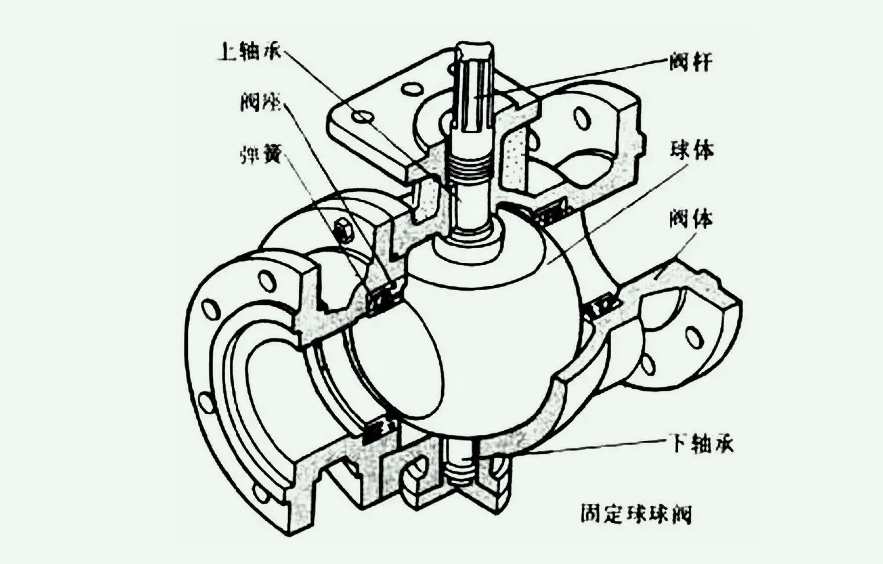

  --固定球式

  2)按球阀流通形式分类

  --直通式

  -多通道式

  3)按阀体装配形式分类

  --侧装式

  -上装式

  4)按阀体流道直径分类

  --全通径

  --缩径

  (2)球阀的性能

  球体流道为圆形,不缩径的球体圆形流道与阀体圆形流道连接呈直管段,所以流阻非常小。根据不同的工况,密封副可选择金属/金属和金属/非金属(+金属),密封性能好。球阀在体积小、启闭迅速、操作方便、安全可靠、使用寿命长及适用范围广等优点,部分取代了闸阀、截止阀及节流阀。多通道球阀可用来实现介质分配与改变介质流向的功能。下面对球阀性能的优缺点进行介绍。

  优点:

  (1)流体阻力小(全通径流道阀体的阻力系数与同长度管段几乎相同)。

  (2)结构简单,阀体对称、体积小,可双向流动、双向密封。

  (3)密封可靠(尤其是阀座密封面采用非金属材料时)。

  (4)操作方便、启闭迅速,转动90°就能完成,便于远距离控制。

  (5)维修方便,阀座密封圈一般都是活动的,拆换方便,如果采用上装式结构,可在线更换。

  (6)阀门在全开或全关位置,密封副与介质完全隔离,高速通过的介质不会冲蚀密封副。

  (7)球体在启闭时是旋转擦拭的过程,所以多数结构的球阀可用于带悬浮固体颗粒的介质,选用合适的耐磨阀座密封材料,也可用于粉状介质。

  (8)直通式球阀作切断用,使用广泛;三通、四通及五通式球阀用于分配介质和改变介质流向;V形球阀可作节流用。

  (9)全通径球阀全开时清扫球易于通过清扫管线,在石油、天然气管道中广泛应用。

  (10)适用范围广:工作压力从真空至高压,公称直径为DN8~3000,工作温度为-254~815℃。

  缺点:

  (1)阀座密封圈等零件如采用非金属材料时,其压力-温度额定值低于球阀壳体(金属)的压力-温度额定值,致使球阀实际的使用压力、温度及介质受其限制。

  (2)阀座密封圈等零件采用非金属材料时,应考虑球阀的耐火及防静电结构性能。

  (3)球体的加工和研磨有难度,金属密封副球阀(硬密封球阀)的加工更加复杂。

  (4)粉尘、结焦及黏性介质充塞进活动的密封圈内时,会影响阀座的位移,进而影响密封,所以不宜用于含粉尘、易结焦及黏度大的介质。
