第一章按功率计算电流的口诀

　　用途：

　　这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

　　电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。一般有公式可供计算,由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。

　　2、口诀：低压380/220伏系统每KW的电流。

　　千瓦，电流，如何计算？

　　电力加倍，电热加半。

　　单相千瓦，4.5安。

　　单相380，电流两安半。

　　3、说明:口诀是以380/220V三相四线系统中的三相设备为准,计算每千瓦的安数。对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

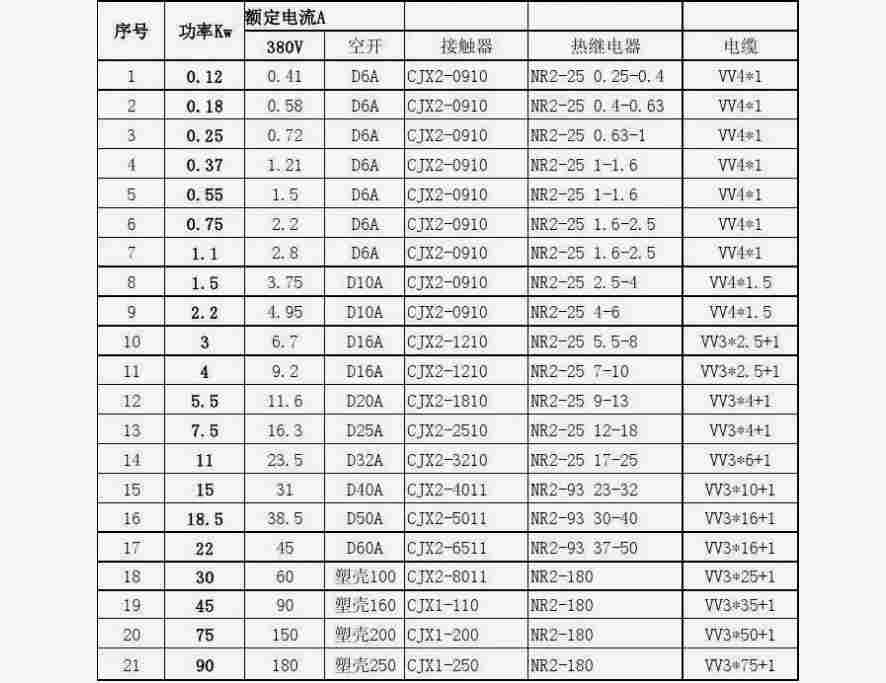

　　①这两句口诀中,电力专指电动机.在380V三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将“千瓦数加一倍”(乘2)就是电流,安。这电流也称电动机的额定电流.

　　【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。

　　【例2】4 0千瓦水泵电动机按“电力加倍”算得电流为80安。

　　电热是指用电阻加热的电阻炉等。三相380伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

　　【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。

　　【例2】1 5千瓦电阻炉按“电热加半”算得电流为23安。

　　这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可以这样计算。此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

　　【例1】12千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18安。

　　【例2】30千伏安的整流器按“电热加半”算得电流为45安。(指380伏三相交流侧)

　　【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧)。

　　【例4】100千乏的移相电容器(380伏三相)按“电热加半”算得电流为150安。

　　②.在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220伏用电设备。这种设备的力率大多为1,因此,口诀便直接说明“单相(每)千瓦4.5安”。计算时,只要“将千瓦数乘4.5”就是电流,安。

　　同上面一样,它适用于所有以千伏安为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220伏的直流。

　　【例1】500伏安(0.5千伏安)的行灯变压器(220伏电源侧)按“单相(每)千瓦4.5安”算得电流为2.3安。

　　【例2】1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安。

　　对于电压更低的单相,口诀中没有提到。可以取220伏为标准,看电压降低多少,电流就反过来增大多少。比如36伏电压,以220伏为标准来说，它降低到1/6,电流就应增大到6倍,即每千瓦的电流为6×4.5=27安。比如36伏,60瓦的行灯每只电流为0.06×27=1.6安,5只便共有8安。

　　③在380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两条相线上)。这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:“单相380,电流两安半”。它也包括以千伏安为单位的380伏单相设备。计算时,只要“将千瓦或千伏安数乘2.5就是电流,安。

　　【例l】32千瓦钼丝电阻炉接单相380伏,按电流两安半算得电流为80安。

　　【例2】2千伏安的行灯变压器,初级接单相380伏,按电流两安半算得电流为5安。

　　【例3】21千伏安的交流电焊变压器,初级接单相380伏,按电流两安半算得电流为53安。

　　注1：按“电力加倍”计算电流，与电动机铭牌上的电流有的有些误差，一般千瓦数较大的，算得的电流比铭牌上的略大些，而千瓦数较小的，算得的电流则比铭牌上的略小些，此外，还有一些影响电流大小的因素，不过，作为估算，影响并不大。

　　注2：计算电流时，当电流达十多安或几十安心上，则不必算到小数点以后，可以四舍五入成整数。这样既简单又不影响实用，对于较小的电流也只要算到一位小数和即可。

　　第二章导体载流量的计算口诀

　　1.用途：各种导线的载流量(安全电流)通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂

　　10下五，1 0 0上二。

　　2 5，3 5，四三界。

　　7 0，95，两倍半①。

　　穿管温度，八九折。②

　　裸线加一半。③

　　铜线升级算。

　　2、说明：口诀是以铝芯绝缘线,明敷在环境温度25度的条件为准。若条件不同,口诀另有说明。

　　绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。为此,应当先熟悉导线截面,(平方毫米)的排列

　　1 1.5 2.5 4 6 10 16 25 35 50 70 95 l20 150 185......

　　生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1开始;裸铝线从16开始;裸铜线从10开始。

　　①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。

　　口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下:

　　10 16--25 35--50 70--95 120....

　　五倍四倍三倍两倍半二倍

　　现在再和口诀对照就更清楚了.原来“10下五”是指截面从10以下,载流量都是截面数的五倍。“100上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与35是四倍和三倍的分界处.这就是“口诀25、35四三界”。而截面70、95则为2.5倍。从上面的排列,可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

　　下面以明敷铝芯绝缘线,环境温度为25度,举例说明:

　　【例1】6平方毫米的,按10下五,算得载流量为30安。

　　【例2】150平方毫米的,按100上二,算得载流量为300安。

　　【例3】70平方毫米的,按70、95两2倍半,算得载流量为175安。从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100安。但实际不到四倍(按手册为97安)。而35则相反,按口诀是三倍,即105安,实际是117安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25的不让它满到100安,35的则可以略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上),不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12安。

　　②从这以下,口诀便是对条件改变的处理。本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25度,应按①计算后,再打九折。(乘0.9)。

　　关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导体载流并不很大。因此,只对某些高温车间或较热地区超过25度较多时,才考虑打折扣。

　　还有一种情况是两种条件都改变(穿管又温度较高)。则按①计算后打八折,再打九折。或者简单地一次打七折计算(即0.8×0.9=0.72,约0.7)。这也可以说是穿管温度,八九折的意思。

　　例如;

　　铝芯绝缘线)10平方毫米的,穿管(八折)40安(10×5×0.8＝40)

　　高温(九折)45安(10×5×0.9=45安)。

　　穿管又高温(七折)35安(1O×5×0.7=35)

　　95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)

　　高温(九折),214安(95×2.5×0.9=213.8)

　　穿管又高温(七折)。166安(95×2.5×0.7＝166.3)

　　③对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。

　　【例1】16平方毫米的裸铝线,96安(16×4×1.5＝96)

　　高温,86安（16×4×1.5×0.9=86.4)

　　【例2】35平方毫米裸铝线,150安(35×3×1.5=157.5)

　　【例3】120平方毫米裸铝线，360安（120×2×1.5＝360）

　　④对于铜导线的载流量，口诀指出,铜线升级算。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。

　　【例一】35平方的裸铜线25度,升级为50平方毫米,再按50平方毫米裸铝线,25度计算为225安（50×3×1.5）

　　【例二】16平方毫米铜绝缘线25度,按25平方毫米铝绝缘的相同条件,计算为100安(25×4）

　　【例三】95平方毫米铜绝缘线25度,穿管,按120平方毫米铝绝缘线的相同条件,计算为192安(120×2×0.8)。
